DOKUMENTACJA
W tej części znajdziesz przykłady poszczególnych elementów dokumentacji technicznej. Pomogą Ci one zobrazować jakiego rodzaju materiały otrzymasz, wybierając dany wariant.

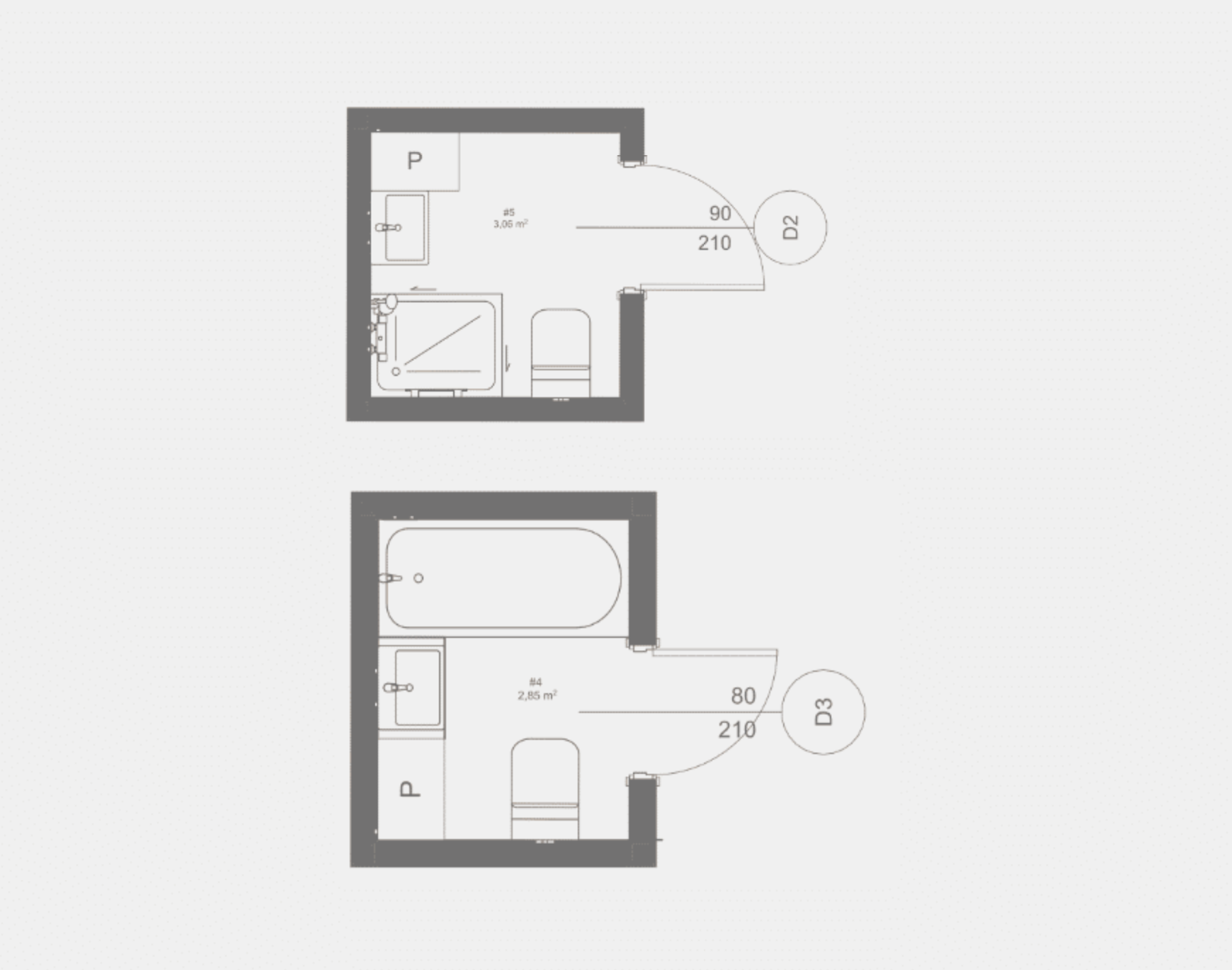

UKŁAD FUNKCJONALNY
Rzut obrazujący rozmieszczenie elementów wnętrza w pomieszczeniu. Nie zawiera on dokładnych wymiarów, ale jest robiony w odpowiedniej skali (1:20.1:25 lub 1:50).
Zazwyczaj na jego podstawie określa się wstępny rozkład mebli i sprzętów.
MOODBOARD
Kolaż mający na celu nakreślenie charakteru wnętrza. Zawiera on zdjęcia oraz grafiki będące inspiracjami, przykładami realizacji, lub próbkami materiałów i kolorów, które docelowo można użyć w projekcie.

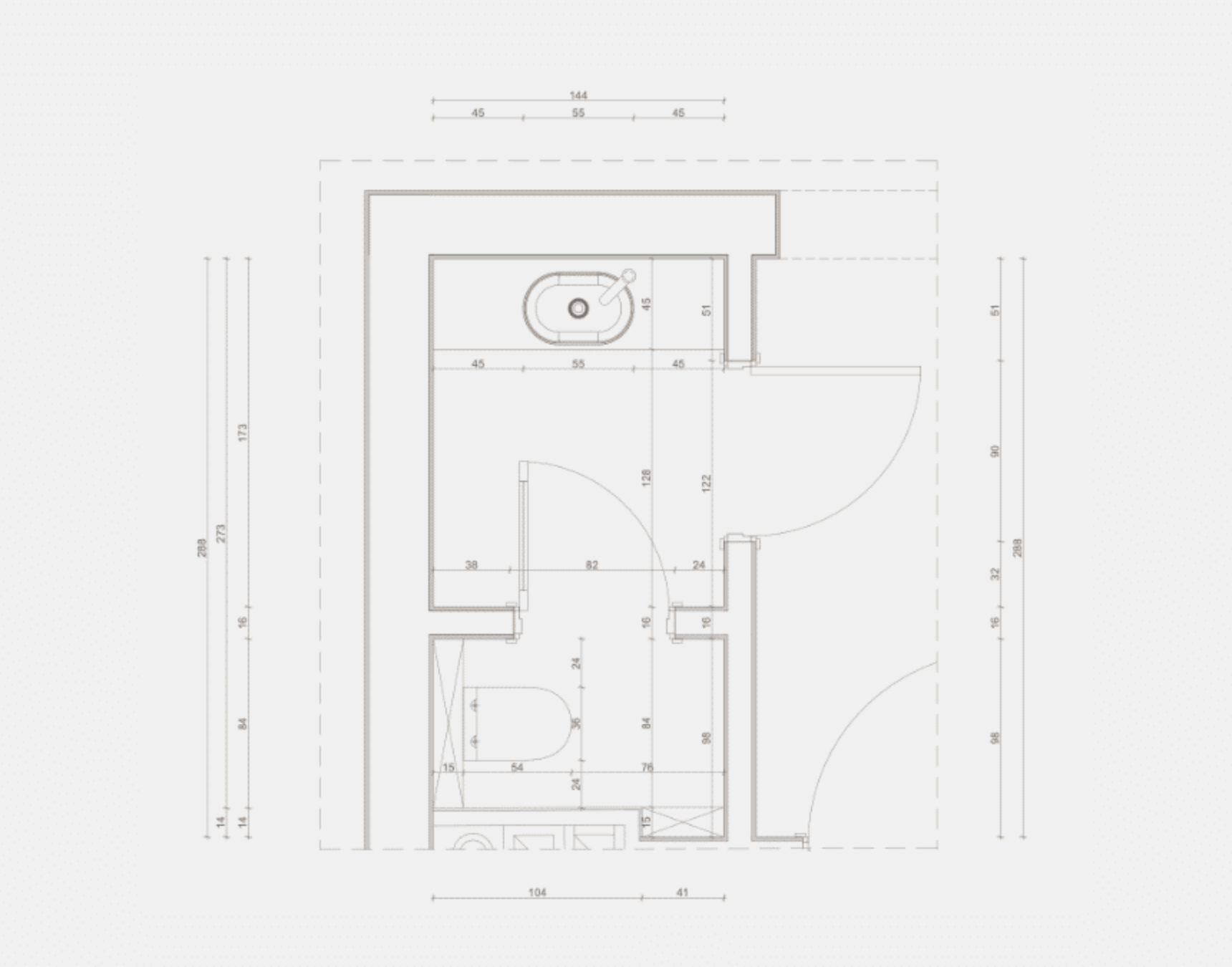

RZUT OGÓLNY
Dokładny rzut obrazujący rozmieszczenie elementów wnętrza w pomieszczeniu. Zawiera on dokładne wymiary, jest robiony w odpowiedniej skali (1:20,1:25 lub 1:50).
Jest to rysunek, na którym wrysowane są już docelowe meble, sprzęty i inne większe elementy wnętrza, określone w spisie materiałów.

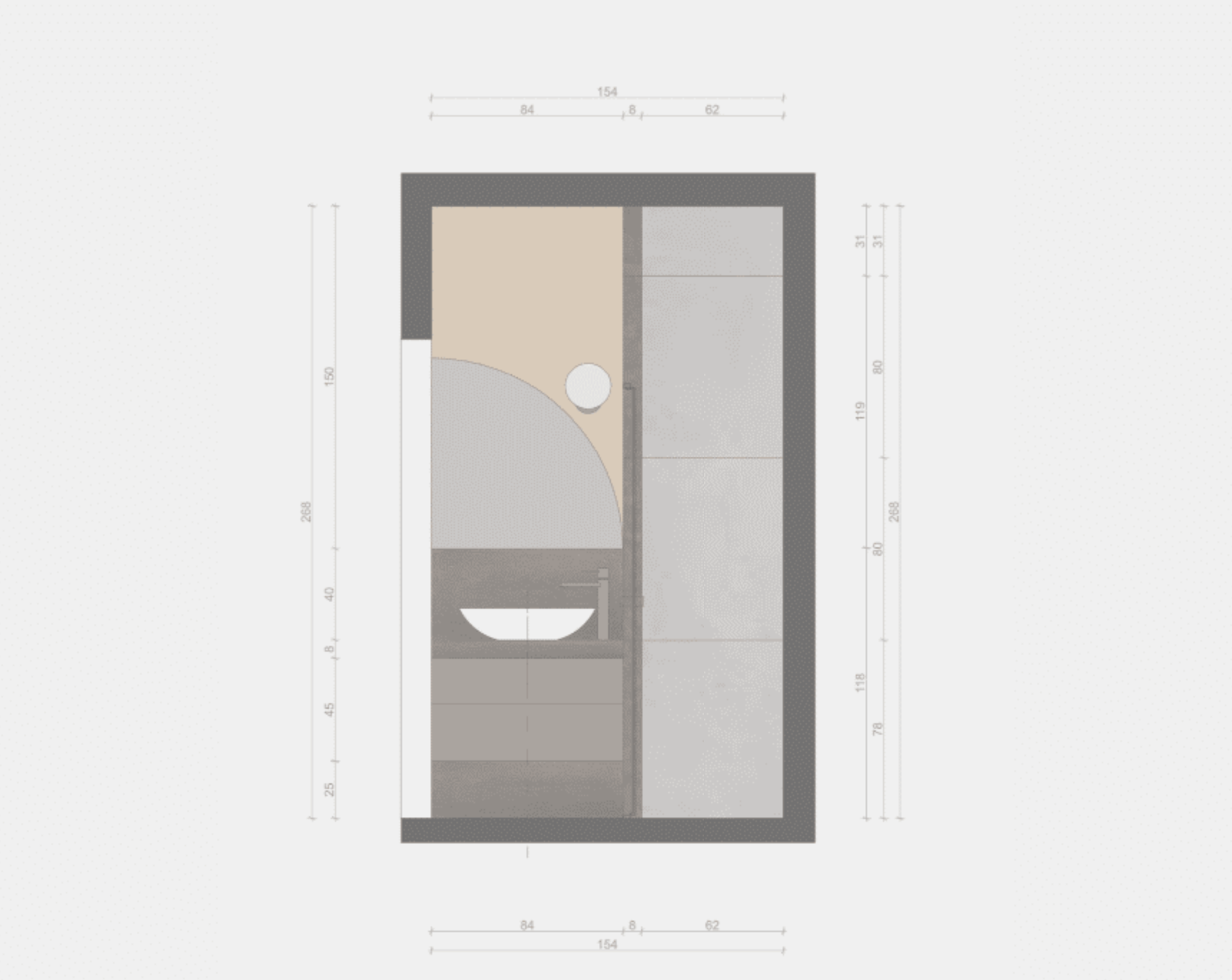

WIDOKI ŚCIAN
(PRZEKROJE)
Rysunki pokazujące widok ściany danego pomieszczenia wraz z umeblowaniem, rozmieszczeniem elementów instalacji elektrycznej, zaworów ciepłej i zimnej wody
użytkowej oraz materiałów, jakie mają zostać na nią naniesione. Rysunek jest wykonywany w odpowiedniej skali i zawiera dokładne wymiarowanie.

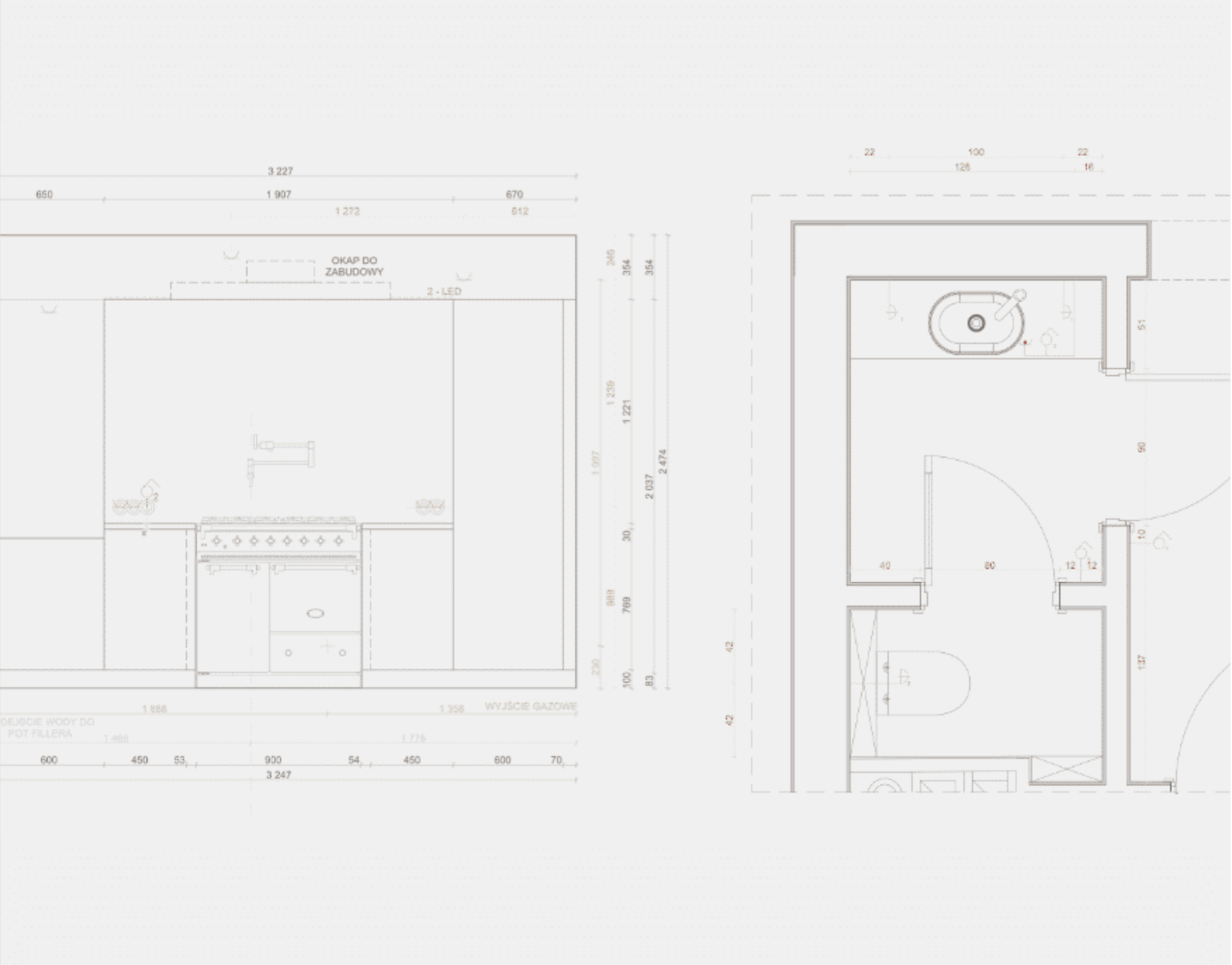

PROJEKT INSTALACJI
ELEKTRYCZNEJ /
WOD.-KAN.
Rzut oraz widoki ścian z pokazaniem rozmieszczenia elementów instalacji elektrycznej (np. gniazdek, włączników, punktów świetlnych w suficie, wyjść elektrycznych np. pod oświetlenie LED i innych potrzebnych) oraz zaworów ciepłej i zimnej wody użytkowej.
Jest to rysunek schematyczny, określający dokładnie, w którym miejscu i na jakiej wysokości mają się znaleźć punkty końcowe instalacji. Za jej ostateczny przebieg odpowiedzialny jest wykonawca, który ma poprowadzić ją tak, by była ona zgodna z projektem i nie stwarzała problemu w użytkowaniu pomieszczenia.

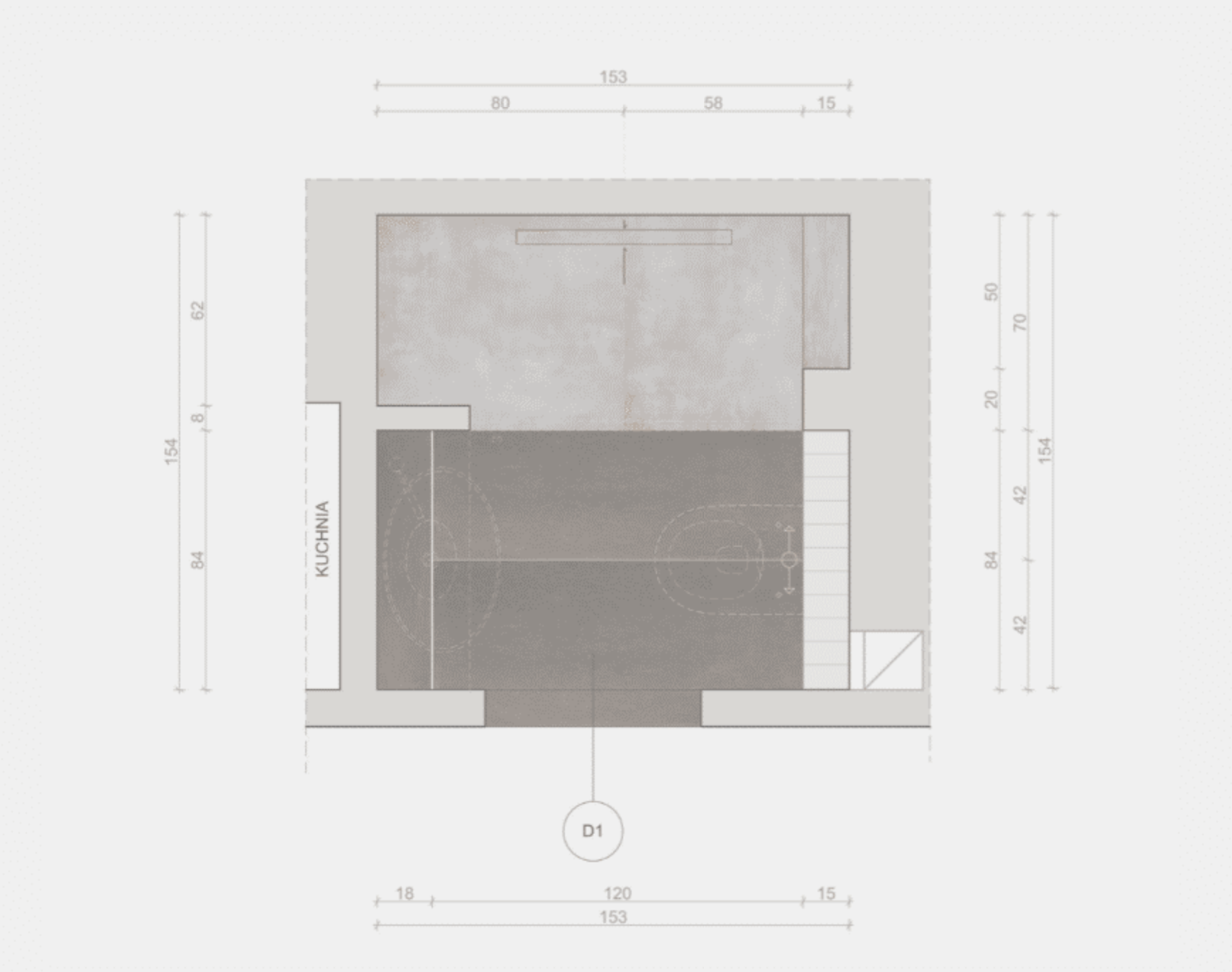

UKŁAD PODŁOGI
Rzut obrazujący schemat ułożenia płytek, paneli lub innych elementów wykończeniowych na podłodze.
WIZUALIZACJE
Widoki 3D obrazujące jak pomieszczenie ma wyglądać docelowo. Mają one charakter poglądowy, stanowią jedynie uzupełnienie dokumentacji technicznej. Służą przedstawieniu koncepcji projektowej

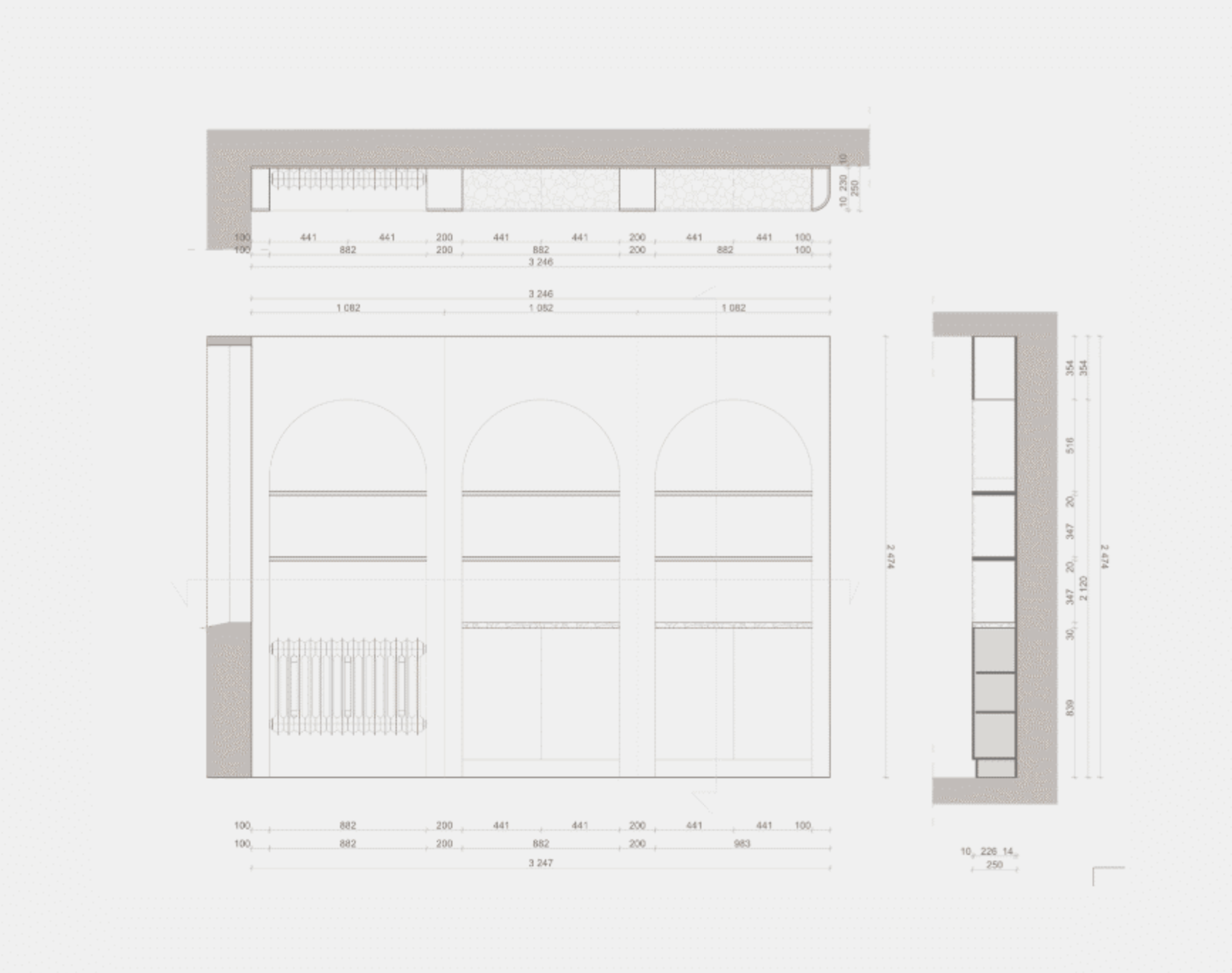

PROJEKT ZABUDOWY MEBLOWEJ
Szczegółowy rysunek mebla projektowanego specjalnie na potrzeby projektu. Jest on wykonywany w skali oraz zawiera dokładne wymiary.
